Produktbeskrivelse
I 1789 blev et nyt oxid opdaget i Claprot, Tyskland, og kaldte det 'Zircomia'. I 1824 brugte svenske Betzelius kalium til at reducere K2ZrF6 til at producere zirconium for første gang. I 1923 gennemførte det amerikanske stålværk den første test med at bruge ferrconiumsilicium som deoxideringsmiddel og opnåede gode resultater. Derefter er produktionen afferro zirconium siliciumog ferro-zirconium aluminium ved metal termiske metode begyndte.
Produktparametre
| Ferro Silicon Zirconium indeks | |||||||
| model | Kemisk sammensætning(%) | ||||||
| Zn | Si | Ca | Al | S | P | C | |
| Større end eller lig med | Mindre end eller lig med | ||||||
| FeSiZr25 | 25 | 45 | 1.5 |
1.5 |
0.04 | 0.05 | 0.5 |
| FeSiZr30 | 30 | 43 | 1.5 | 1.5 | 0.04 | 0.05 | 0.5 |
| FeSiZr35 | 35 | 43 | 0.4 | 1.5 | 0.04 | 0.05 | 0.5 |
| FeSiZr38 | 38 | 43 | 1.5 | 1.5 | 0.04 | 0.05 | 0.5 |

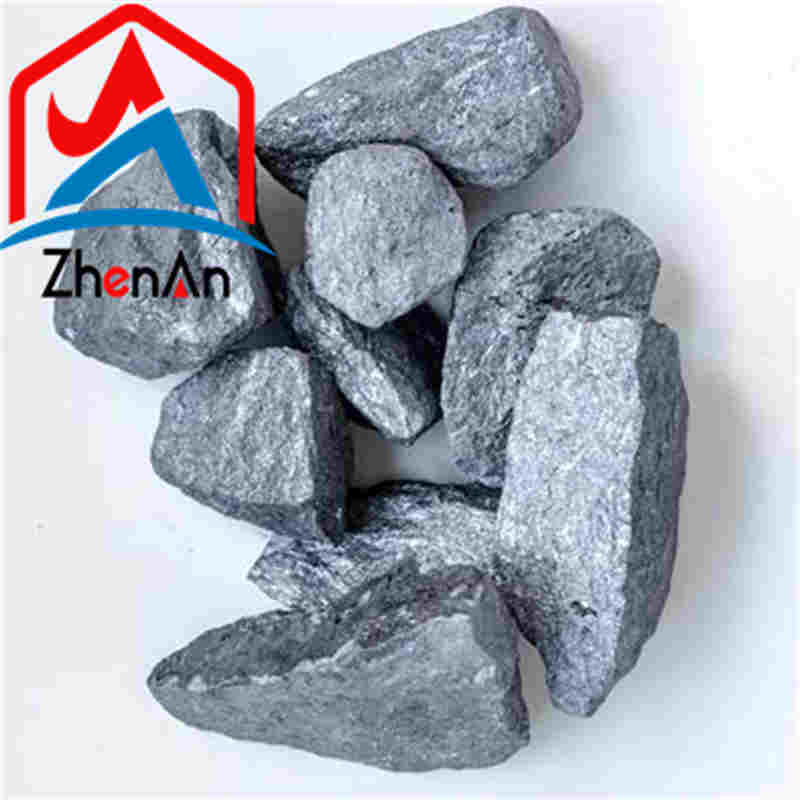

Billeder af produkter
1.Zirkonium iferro zirconium siliciumvirker på samme måde som titanium i støbejern. Der kan dannes zirconiumcarbid, som kombineres med svovl til sulfid. Fremmer grafitdannelse ved afkøling. En lille mængde zirkonium er befordrende for grafitisering af hvidt støbejern, så det hvide jern er gråt. Forkort udglødningstiden ved fremstilling af duktilt støbejern.
2.Iferro zirconium silicium, fordi zirconium er et af de stærkeste deoxidationsmidler inden for stålfremstilling og zirconiums særlige rolle i stål, bruges ferriconia som et deoxidationsmiddel og legeringsadditiv i højtemperaturlegeringer, lavlegeret højstyrkestål, ultrahøjstyrkestål og støbejern, og bruges derefter i atomteknologi, luftfartsfremstilling, radioteknologi osv. Siliciumferriconia kan raffineres ved at raffinere sammensatte Si-holdige legeringer.
3.Produktionsmetoderne vedrferrozirconium siliciumomfatter hovedsageligt elektro-carbon-termisk, elektro-silicium-termisk og elektrotermisk.
4.Den termiske elektrosiliciummetode til fremstillingferrozirconium siliciumer at blande zirkon, kalk, fluorit, 75% ferrosilicium og jernoxidskala og smelte det i en kulstofmurstensbeklædt lysbueovn. Efter at ovntemperaturen er steget til 1700 grader, startes omrøring og reduktion. Ved slutningen af reduktionen, når ovntemperaturen stiger til 1800 ~ 1900 grader, bages den, slagger skrabes og støbes. Sammensætningen af ferro-zirconium silicium er: Zr 20%~40%, Si 45%~55%, Al<0.5%, P<0.1%. The recovery rate of zirconium is about 55%. The slag contains ZrO210%~15%, and the alkalinity is 0.8~1.0.
Hvis du har brug for siliciummetalrelaterede produkter, bedes du skrive til os de varer, du har brug for, og vi vil straks sende dig vores seneste tilbud til din reference.
Populære tags: nyttigt ferro silicium zirconium, Kina nyttigt ferro silicium zirconium producenter, leverandører, fabrik
